Выбор кабеля для электроплиты
Безопасная эксплуатация является главным критерием выбора силового кабеля для включения электрической плиты в сеть — бытовую 220 В или промышленную 380 В. Тип сети должен соответствовать мощности электроплиты и количеству контактов для подсоединения: 2 или 3 шт. — одна фаза, 4 или 5 шт. — три фазы.
Процесс подключения состоит из 2 этапов. Во-первых, нужно проложить кабель от силового щита с автоматом до розетки. Во-вторых, от самой плиты до вилки включения.
Этап 1: определение марки и сечения
Для бытовой электрической плиты прокладывается отдельный медный 2- или 3-жильный провод от силового щита с автоматом до розетки. Сечение каждой жилы зависит от мощности оборудования. Сведения о потребляемых киловаттах указываются в техническом паспорте, инструкции по эксплуатации или в табличке на электроплите. Ее мощность зависит от вида: индукционная/электрическая модель, варочная панель. По мощности плиты подбирается автомат и определяется площадь сечения жилы медного провода. Все данные для подбора приведены ниже.
Таблица 1. Зависимость сечения медной жилы и тока отключения автомата от мощности электроплиты и вида сети
Сечение жилы, мм2 |
Однофазная сеть (220 В) |
Трехфазная сеть (380 В) |
||
---|---|---|---|---|
Мощность, кВт |
Ток, А |
Мощность, кВт |
Ток, А |
|
1,5 |
4,1 |
19 |
10,5 |
16 |
2,5 |
5,9 |
27 |
16,5 |
25 |
4 |
8,3 |
38 |
19,8 |
30 |
6 |
10,1 |
46 |
26,4 |
40 |
10 |
15,4 |
70 |
33 |
50 |
16 |
18,7 |
85 |
49,5 |
75 |
25 |
25,3 |
115 |
59,4 |
90 |
35 |
29,7 |
135 |
75,9 |
115 |
Расчетный ток в таблице нужно брать ближайший, больший по значению. К примеру, если мощность плиты равна 9 кВт, то выбирается:
- автоматический выключатель с номинальным током 46 А и трехжильный кабель 3 х 6 мм2 для однофазной сети (220 В);
- автомат 16 А и пятижильный провод сечением 1,5 мм2 (5 х 1,5 мм2) для трехфазной сети (380 В).
Для прокладки силового кабеля с медными жилами рекомендуются марки NYM, ВВГ, ВВГнг.
Этап 2: выбор кабеля для включения электроплиты в сеть

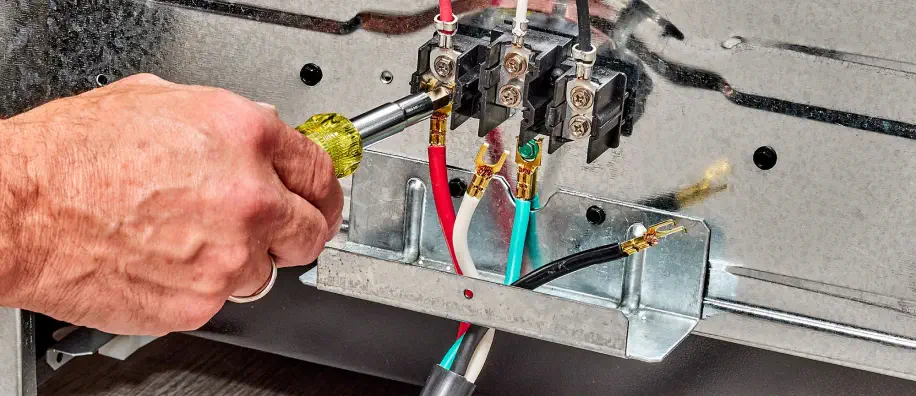

Плита подключается тремя способами:
- кабелем от контактов ввода до специальной силовой розетки;
- с помощью клеммной коробки;
- напрямую от силового щита до контактов ввода.
Второй и третий способы более надежны, но неудобны, так как для ремонта или обслуживания нужно отключать автомат в щите. Подключение с помощью специальной розетки и вилки — привычный, простой, проверенный практикой способ. Для подсоединения плиты к розетке рекомендуется выбирать гибкий провод ПВС, шнур ШВВП, кабель с резиновой изоляцией КГ. Эти кабельные изделия длиной 1,5–2 м удобны для подключения к вилке. Бытовые электроплиты мощностью 6 кВт подключаются трехжильными кабелями ПВС или КГ 3 х 4 мм2.
